При разработке технических решений для водосточных систем на стилобатах, наша компания придерживается правил, разработанных в том числе, для плоских крыш (СП 17.13330.2017, СП 30.13330.2020 и ГОСТ Р 58956-2020), но с учётом особых требований по пожарной безопасности для высотных зданий (СП 477.1325800.2020), парковок (СП 154.13130.2013 встроенные подземные автостоянки) и возможных дополнительных механических нагрузок на узлы. Кроме того, мы используем многолетний опыт работы в немецкой компании «Sita Bauelemente», известной на Европейском рынке более 45 лет, как разработчик надёжных технических решений и производитель качественных узлов и элементов для водостока с плоских крыш, балконов и террас. В своих решениях мы применяем качественную, проверенную временем продукцию «Sita Bauelemente» или высококачественные аналоги.
-
Стилобат — это полноценное здание, которое служит прочной опорой и конструктивно объединяет воздвигнутые на нём жилые корпуса. В архитектуре слово «стилобат» означает верхнюю часть основания под колонну. Фактически, «колонной» выступает современное высотное «здание-небоскрёб» или несколько зданий. Стилобат может быть одноэтажным или многоэтажным, в том числе с подземной частью. Внутри здания могут размещаться торговые, бытовые и технические помещения, а также автомобильные парковки. Существенной частью стилобата является его верхнее перекрытие с обустройством на нём кровли и зон различного назначения с автомобильной и пешеходной нагрузками, а также озеленённых зон.
-
Огнестойкость стилобатов со встроенными парковками, согласно ФЗ-123 и СП 154.13130.2013, должна соответствовать 1 степени, что накладывает ряд ограничений на используемые материалы и конструктивные решения, поэтому толщина перекрытия стилобата обычно составляет около 500 мм. Узлы, проходящие через перекрытие, не должны уменьшать степень огнестойкости конструкции.
Например, воронка кровельная «SitaMulti», изготовленная из высокопрочного чугуна с прижимным фланцем для герметичного зажатия битумной, полимерной или каучуковой гидроизоляции полностью удовлетворяет требованиям 1 степени огнестойкости. Опорный фланец воронки закрывает отверстие в перекрытии и в случае пожара надолго (свыше 120 мин) купирует распространение огня за счет толщины металла (не менее 12 мм) независимо от того, сверху или снизу находится источник, при этом не требуется противопожарная муфта. Важно, что патрубок воронки «SitaMulti» соединяется напрямую с чугунными трубами соответствующего диаметра с помощью предназначенных для этого фитингов, образуя контур, состоящий из негорючих материалов.
-
Кроме соблюдения ограничений, связанных с предупреждением распространения открытого огня по системе, необходимо также использовать узлы с внешними трапами, способными выдерживать нагрузку не менее 16 тонн на ось или точечную нагрузку до 8 тонн для проезда пожарной техники. Здесь мы рекомендуем использовать чугунный «Трап Макс» с чугунной антивандальной решёткой и расчётной нагрузкой до 12,5 тонн, с габаритными размерами 300х300 мм.
Для зон с пешеходной нагрузкой достаточно применять узлы с расчётной нагрузкой от 150 - 300 кг на точку, а в случае использования уборочной техники от 1500 кг. Для этих целей подходят дренажные решётки различной конфигурации, точечные и линейные, а для повышенной нагрузки - чугунный трап.
-

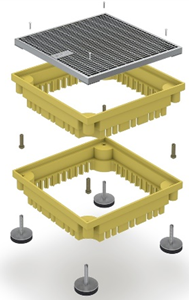

Решения, предлагаемые для озеленённых кровель на стилобатах, следует рассматривать комплексно, с учётом различных видов планируемых зеленых насаждений, которые подразделяются на интенсивные (обслуживаемые) и экстенсивные (необслуживаемые), а также на промежуточный вариант. Для интенсивных озеленённых кровель применяются ревизионные шахты со съёмной дренажной решёткой, например «SitaGreen для интенсивного озеленения» размерами 400х400 и стандартной высотой 600 мм (максимальной высотой до 1100 мм), а для экстенсивного озеленения – «SitaGreen для экстенсивного озеленения» высотой 100-130 мм с возможностью подбора необходимой высоты узла добавлением надставных элементов. Точная подгонка верхнего края шахты по высоте грунта производится с помощью регулировочных винтовых опор, поставляемых в комплекте с шахтами.
-
В некоторых случаях на стилобате может быть применена наружная система водостока. По периметру стилобата устанавливаются парапетные водосточные воронки, которые не нарушают целостность теплового контура здания и перекрытий, и таким образом не уменьшают его огнестойкость. Для надёжной работы водостока через парапет мы рекомендуем использовать парапетные воронки из пенополиуретана с вваренными фартуками «SitaEasy», «SitaEasy Go» или «SitaRondo» и «SitaTurbo» из нержавеющей стали.
-
В связи с заметным изменением климата, участились случаи выпадения осадков с аномально высоким уровнем. Для надёжной работы водосточных систем, особенно для значимых объектов, чтобы избежать подтопления во время аномальных ливней, необходимо предусматривать аварийный водосток, который выполняется в виде водосточной системы отдельно от основной. Он может быть выполнен в виде дополнительного внутреннего или наружного водостока с отведением воды на рельеф.
-
Разработка проектных решений водосточных систем является важным этапом при проектировании стилобатов. В настоящее время накоплено достаточное количество уже готовых проверенных решений, которые помогут правильно и быстро спроектировать надёжную водосточную систему для стилобатов любого уровня сложности. Ознакомиться с готовыми узлами можно на сайте нашей компании в Альбоме Технических решений. Для получения консультаций свяжитесь со специалистами технической поддержки.
